Mini-système HDD, l'attraction principale d'un parc de loisir anglais
Impact Utilities possède déjà un système midi-HDD de TRACTO, le système compacte GRUNDODRILL 4X, lequel se lance normalement depuis la surface. Or, en raison des restrictions d’espace et de hauteur, il n’était pas adapté à ce projet. Sam McKay, directeur des opérations chez Impact Utilities, s’adressait donc à TRACTO UK pour expliquer les contraintes du chantier afin de trouver une solution en commun avec son fournisseur préféré. « TRACTO est un partenaire fiable qui trouve toujours la bonne solution pour tout type de contrainte. Le système GRUNDOPIT PS40 nous a été recommandé en raison de ses dimensions compactes, ne nécessitant qu’une petite fouille de lancement de 1 m x 1,2 5m sous le bateau pirate pour réaliser les forages nécessaires aux tubes à installer. Avec une force de poussée et de traction de 4 tonnes, le petit système fournit une puissance supérieure à celle requise pour les travaux à réaliser. »
Une fois arrivé sur place, un des défis fût le positionnement du système de forage, de la centrale hydraulique et de la centrale de malaxage dans un espace restreint et difficile d’accès. En effet, la meilleure solution fût la location d'une grue pour positionner le système. Deux collaborateurs de TRACTO furent sur place pour surveiller le bon positionnement le système GRUNDOPIT PS40 dans la fouille en béton, que l’équipe d’Impact Utilities avait précédemment réalisée.
Un deuxième défi fût la topologie complexe qui rendait difficile la détection et le suivi de la trajectoire de forage du premier tube en raison d’un dénivelé complexe. Grâce à l’expérience et l’adresse de Pete Atkins de TRACTO lors de la détection, et le pilotage du système irréprochable de l’intervenant TRACTO, Jack Atherton, un tube de 110mm pour un égout à installer au niveau du bateau a pu être mis en place avec succès, afin de diriger les eaux de surface en direction d’un talus imposant au niveau des montagnes russes d’en face.
Un dernier défi a été relevé au moment du forage pour le second tube de drainage. En effet, un tronçon doté de béton dur a été détecté sur la trajectoire prévue qui devait être éliminé pour pouvoir terminer le forage pilote et l’alésage. Le second tube de 110mm a finalement pu être installé pour maintenir à niveau un plan d’eau dans les environs. Une vanne a été mise en place pour pouvoir entièrement vidanger ce plan d’eau en cas de besoin.
Les travaux ont été achevés en seulement deux jours et selon Sam McKa « c’est la disponibilité du système PS40 qui a fait en sorte que Impact Utilities remporte l’appel d’offre et mène à bien les travaux »
The job, which was part of wider works completed by Trenchless Technology specialist, Impact Utilities, required a machine with a small footprint that could be located in a pit underneath the Pirate Ship at the popular attraction.
A concrete open chamber below the pirate ship was prone to flooding and had to be pumped out regularly with submersible pumps. The installation of new drainage pipes with a 1 in 40 gradient fall was designed to ensure the flood water could drain naturally and eliminate surface water.
Impact Utilities already owns a TRACTO mini-HDD rig, the compact GRUNDODRILL 4X, but this surface launched machine was unable to complete the job due to restrictions in height and space. Sam McKay, Operations Manager at Impact Utilities, contacted TRACTO to explain the requirements of the job and seek a solution.

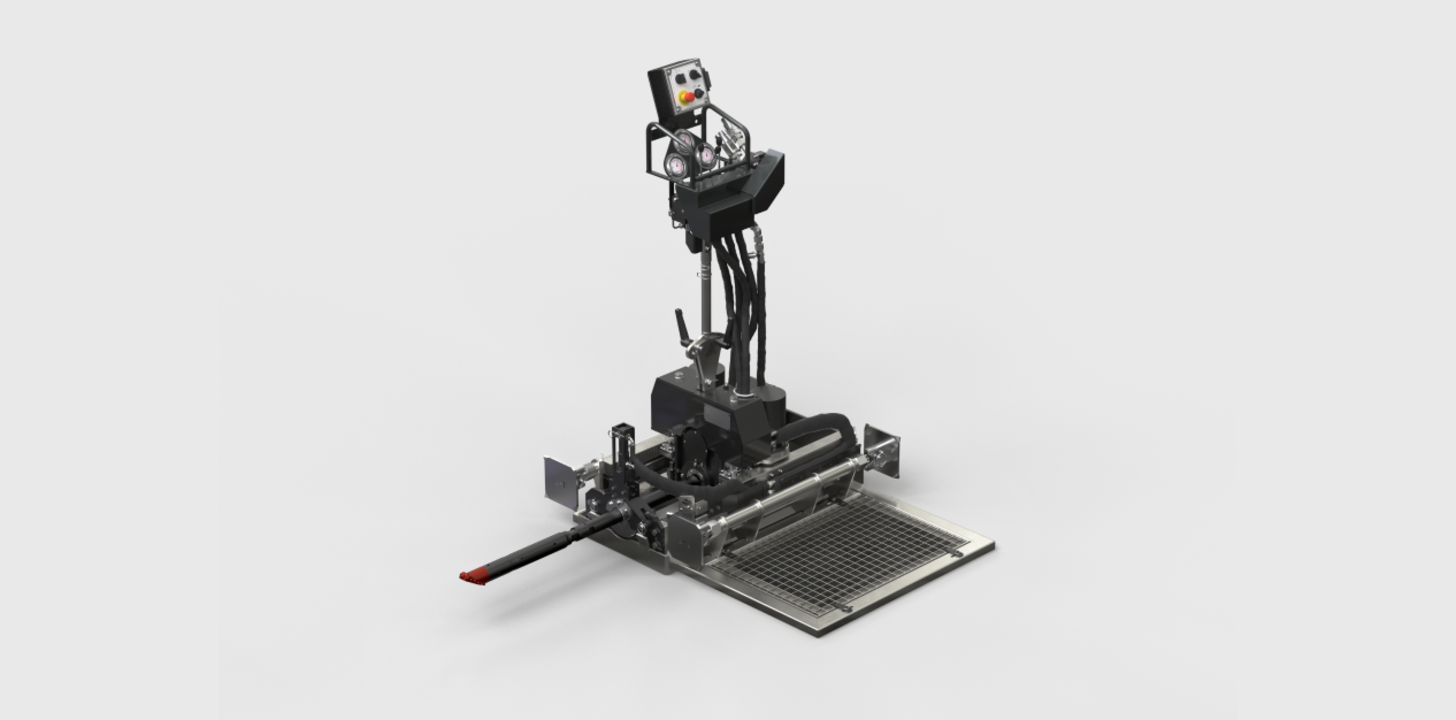

“TRACTO is a trusted partner and I was confident they would be able to provide a solution. A PS40 GRUNDOPIT was recommended due to its compact size which meant we could excavate a small 1m x 1.25m launch pit under the pirate ship from which to drill the path for the pipes. Capable of delivering 4 tons of thrust and pull back, the small unit had more than sufficient power to complete the job.”

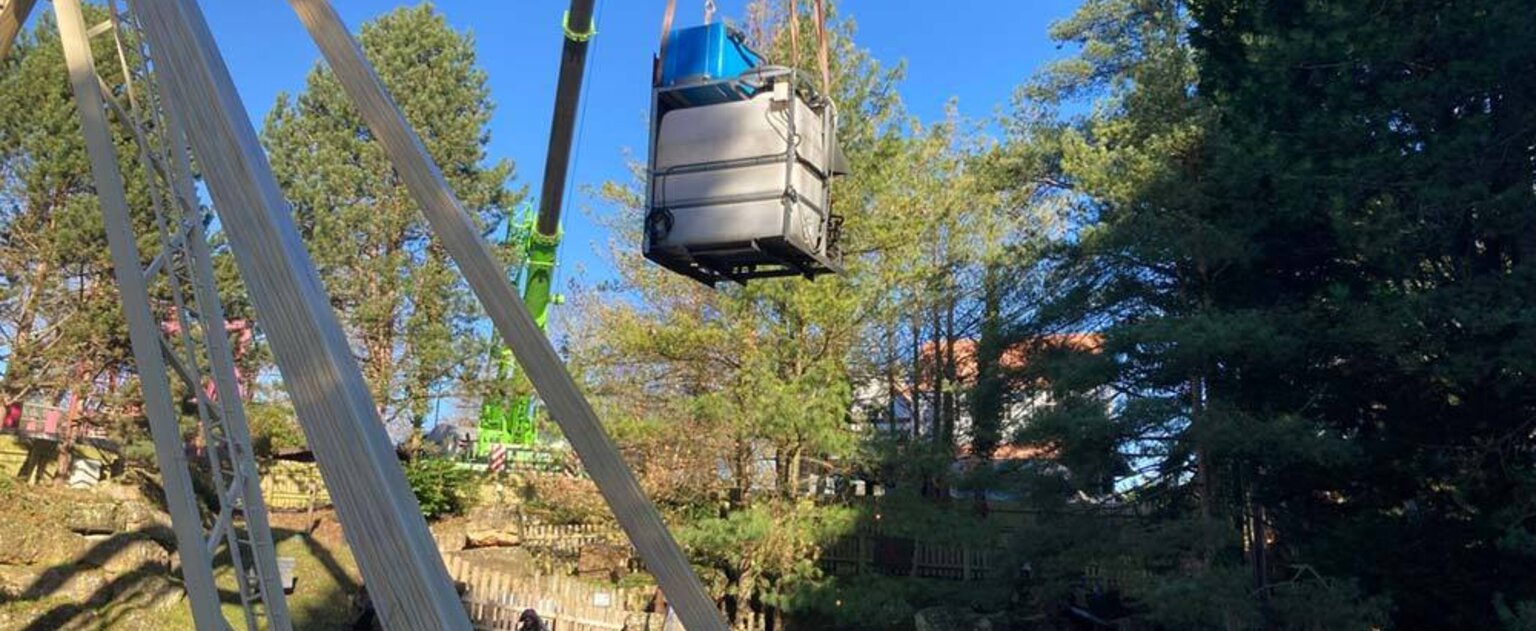

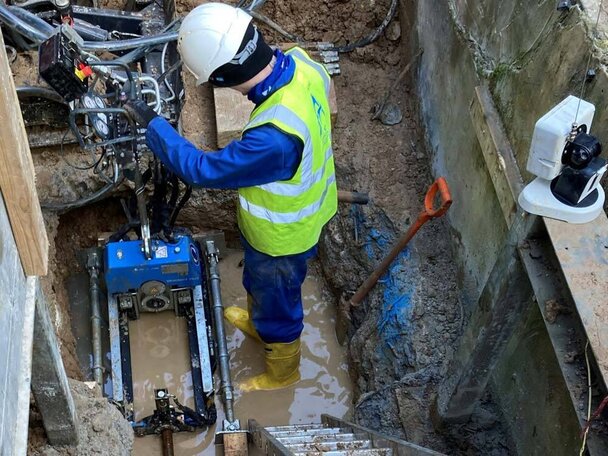

Once on site, the first challenge was how to position the machine, power pack and mixing system into a very constrained site with insufficient access and the best solution was to hire a crane and lift the unit in. Two operators from TRACTO were on site to safely position the PS40 into a concrete pit successfully excavated by Impact Utilities’ team.
The second challenge was the complicated topology which meant that locating and tracking the correct fall for the first pipe was quite difficult. Thanks to the locating experience and skill of TRACTO’s Pete Atkins and the precise operation of the rig by TRACTO operator, Jack Atherton, the first day directional drilling and reaming enabled the successful installation of a 110mm pipe for a gulley in the boat area to direct surface water to a large bank by the rollercoaster opposite.
A final challenge was also overcome during the drilling for the second drainage pipe. Solid concrete was discovered on the bore path which had to be removed before the second drilling and ream back could be completed. Nonetheless, the second 110mm pipe was successfully installed to sustain the water height in the surrounding lake. As part of this installation a valve was fitted to completely empty the lake if required.
The job was completed in two days and according to Sam ‘it was only the availability of the PS40 that helped Impact Utilities win the job and complete the work’.
